電磁流量計磁路設計計算 |
|
| 發布日期：2020-04-01 點擊：2232次 |
為了對電磁流量計的工作磁場進行較好的設計，需要對線圈結構和磁軛結構進行一定的優化，同時考慮電學參數、傳熱情況和漆包線的重量，得到較佳的設計參數。在此，我們在原有設計基礎上，設置約束條件為:勵磁電流不變，線圈電阻和最后的輸出信號変化不大。

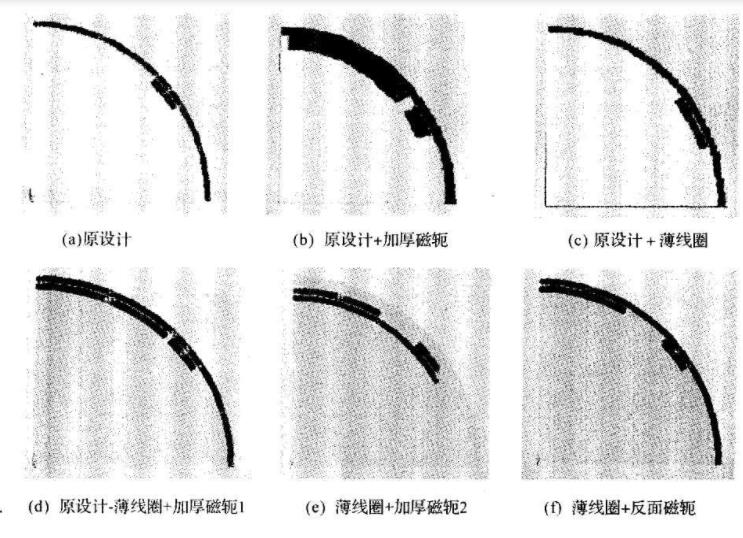

在原設計基礎上計算不同線圈結構和不同磁軛結構組合下的磁場感強度分布。考慮到問題的對稱性，即上下共一對繞圈，而且上下是反對稱，左右是正對稱，所以只需計算1/4管道圓橫截面的磁場分布。計算用的繞圈和磁軛結構如圖所示。
以上進行了包括原設計在內的6種磁路計算可以看出：第2種和第6種設計具有管道中心處較大的磁感強度。這主要是由于加大磁軛分量引起的。第4種和第5種設計只在原有磁軛上進行局部加厚改進，效果不太明顯。第3種設計是薄線圖設計，磁軛沒有變化，最后的磁場分布與原設計相比也沒有明顯的變化。但是由于線圖的厚度變薄，增加了電磁流量計傳熱面積，這種改進是很重要的。另外，第3種設計改變很少，在實際工藝實話方面是最方便的。所以，選擇第3種方案
|
 |
